Comprendre les dimensions et spécifications des plaquettes de frein — Fabricant en Chine & Guide d'Achat B2B

Quick Summary: Les dimensions plaquettes de frein désignent longueur, largeur, épaisseur utile, position et forme des ergots ou capteurs d'usure, et le profil de biseau ; ces cotes déterminent l'interchangeabilité et la sécurité. Vérifiez dessins techniques, tolérances demandées et rapports d'essais matériaux avant approbation finale. Pour les flottes et l'achat en volume, l'approvisionnement direct auprès de fabricants certifiés en Chine offre 30 à 40 % d'économies avec conformité totale aux normes d'exportation.

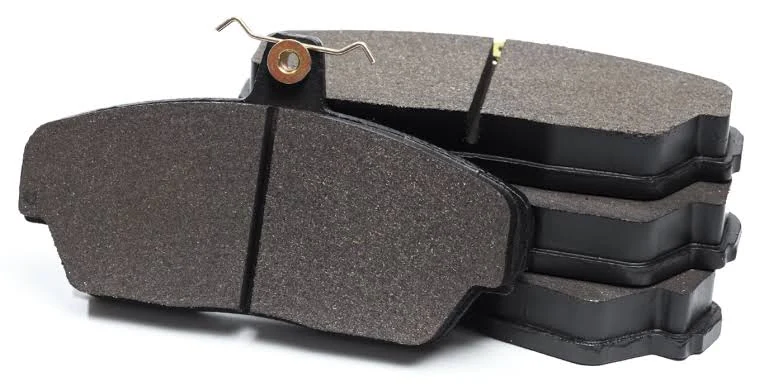

Qu'est-ce que recouvrent les « dimensions plaquettes de frein » ?

Le terme couvre toutes les mesures mécaniques et d'interface nécessaires pour qu'une plaquette s'installe et fonctionne correctement dans un étrier donné. Les cotes de base comprennent :

• Longueur et largeur extérieures (profil plan ou courbe).
• Épaisseur du matériau de friction et épaisseur totale (backing plate + friction).
• Position, forme et diamètre des ergots de centrage ou des trous de fixation.
• Profil de biseau/chambrage, rayon des angles et facettes d'appui.
• Emplacement et type de capteur d'usure (mécanique/électrique) le cas échéant.

Pourquoi la précision dimensionnelle est-elle critique ?

Des tolérances incorrectes provoquent grincements, usure prématurée ou impossibilité d'installation. Les exigences d'interchangeabilité sont souvent déterminées par l'OEM ; pour des applications de remplacement, la conformité au dessin d'origine doit être vérifiée par rapport aux échantillons physiques et aux plans 2D/3D fournis.

Mesures pratiques et méthodes d'inspection

Utilisez des instruments adaptés : micromètre pour l'épaisseur, pied à coulisse numérique pour longueurs et largeurs, comparateur ou gabarit pour profils et biseaux. Pour la production en série, intégrez un plan d'échantillonnage (AQL) et contrôles dimensionnels réguliers en sortie de ligne.

Matériaux et impact sur la spécification

Les plaquettes sont fabriquées en matériaux organiques, semi-métalliques, céramiques ou hybrides ; chaque classe a des propriétés de friction différentes et influence la tolérance d'usure, l'épaisseur utile et la tenue à la température. Exigez la fiche technique matière (composition approximative, densité, température d'utilisation maximale) et demandez des rapports d'essais friction/abrasion réalisés en laboratoire indépendant.

Tableau de comparaison : critères d'achat pour dimensions plaquettes de frein

Critère	Ce qu'il faut vérifier	Comment l'évaluer côté fournisseur
Dimensions générales	Plan 2D/3D et échantillon physique	Confirmer reproduction au mm et fournir plan avec tolérances applicables
Épaisseur & tolérances	Épaisseur matériau friction / épaisseur totale	Demander tolérances pièce ; faire contrôle micrométrique sur échantillons
Fixation et ergots	Position, forme, diamètre	Vérifier gabarit d'emboîtement et essais d'assemblage
Capteurs d'usure & accessoires	Type, emplacements et circuits	Demander schéma électrique et test de continuité pour capteurs
Matériau de friction	Type (céramique/NAO/semimétal), fiche technique	Exiger rapports d'essai (coefficient de friction, abrasion) en laboratoire tiers
Certifications & essais	Normes applicables et rapports	Fournir R90/ECE, rapports de laboratoire et certificats qualité disponibles
MOQ & délai	Quantité minimale par SKU, options pour containers mixtes	Indiquer MOQ par SKU ; demander option LCL ou consolidation de conteneurs
Prix	Prix unitaire et remises par volume	Demander devis FOB/EXW ; pour les volumes importants, demander tarification conteneur

Contrôles qualité recommandés avant approbation

Pour les achats B2B, intégrez au moins : inspection dimensionnelle complète, vérification adhérence friction/backing (test de liaison), essais de coefficient de friction et endurance chez un laboratoire tiers, contrôle visuel pour défauts de surface et tests d'émissions si applicable (pour conformité REACH/RoHS). Demandez traçabilité par lot et certificats d'analyse (CoA).

Acheter dimensions plaquettes de frein en Chine : conformité, quantité minimale et logistique des conteneurs

Documents et conformité : exigez que le fournisseur fournisse les rapports d'essai tiers (laboratoires accrédités) et les attestations nécessaires selon le marché de destination : conformité ECE R90 pour pièces de frein dans l'UE, exigences DOT/équivalentes pour export vers les États-Unis si nécessaire, et preuves de conformité aux réglementations chimiques applicables (REACH/RoHS) selon la composition. Les fabricants sérieux présentent des certificats qualité (ISO 9001) et des résultats de tests de performance réalisés en laboratoire indépendant.

MOQ et options logistiques : les MOQ varient selon le fournisseur et la complexité du référentiel — typiquement de l'ordre de quelques milliers de paires par SKU pour production régulière ; des options de conteneur mixte (LCL/less-than-container-load) sont courantes pour tester de nouveaux fournisseurs. Pour des lancements produits ou des outillages spécifiques, attendez des exigences MOQ plus élevées. Confirmez toujours la possibilité de mix-container avec le fournisseur.

Délais d'export et conditions : pour un SKU standard en production, les délais courants vont généralement de quelques semaines à deux mois ; pour nouveaux outillages ou formulations, prévoyez des délais plus longs (plusieurs semaines supplémentaires). Les termes portuaires usuels sont FOB vers ports chinois (exemples à confirmer : Qingdao, Ningbo) — validez le port d'embarquement, les Incoterms et les délais exacts auprès du fabricant.

Évaluation et sélection du fournisseur

Lors de la sélection, effectuez un audit usine (ou audit tiers), vérifiez capacité de production, contrôles en ligne, équipements d'essai, et demandez échantillons pour validation. Demandez aussi un plan de gestion des non-conformités, politique de lots, et la possibilité d'inspections à la sortie d'usine (pré-embarquement).

Conclusion et prochaine étape

Les dimensions plaquettes de frein déterminent l'aptitude mécanique et la sécurité d'usage : exigez dessins, tolérances, rapports d'essai et échantillons avant toute commande en série. Pour un achat en volume, sollicitez des devis détaillés incluant MOQ, options de consolidation de conteneurs et certificats de conformité. Contactez des fournisseurs certifiés, planifiez une inspection d'usine et faites valider les pièces par essais tiers avant le déploiement.
